Open BIM Layout
Composição de desenhos

ÍNDICE

• Descrição
• Principais funcionalidades do programa
• Como criar desenhos com o Open BIM Layout
  • Trabalhar no espaço de papel: criar desenhos e carregar modelos
  • Inserir os modelos do nosso projeto: Cenas 3D
  • Como extrair informação da cena 3D: Etiquetas
  • Como desenhar nos desenhos: layers, elementos de desenho e estilos
  • Como inserir ficheiros externos
• Como imprimir com Open BIM Layout
• Mais informação
• Programas relacionados



Descrição

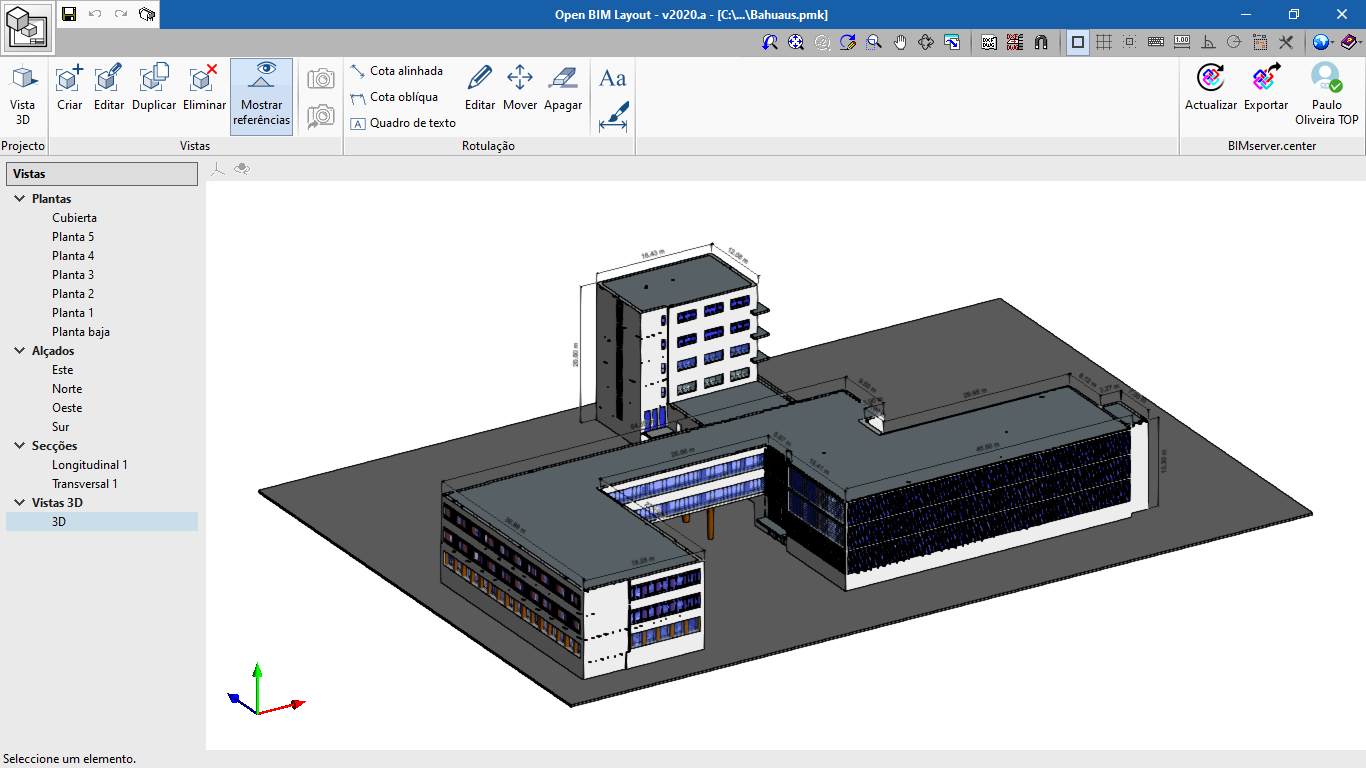

O "Open BIM Layout" é uma ferramenta informática gratuita cujo principal objetivo é a geração de vistas e a cotagem e organização de desenhos através de modelos BIM (plantas, alçados, cortes e perspetivas axonométricas). O programa está integrado no fluxo de trabalho Open BIM, permitindo importar os modelos de um projeto alojado na plataforma BIMserver.center e fazer parte do fluxo de trabalho colaborativo, multidisciplinar e multiutilizador proporcionado pela tecnologia Open BIM.

Os desenhos gerados com o programa podem ser visualizados na plataforma BIMserver.center pelos participantes autorizados do projeto BIM (mais precisamente na secção "Ficheiros" do projeto). Isto permite aceder a toda a informação a partir de qualquer dispositivo e a qualquer momento.



Principais funcionalidades do programa

Para começar a trabalhar com Open BIM Layout é importante conhecer as seguintes funcionalidades do programa:

	Desenhos	Permite criar desenhos para montar o projeto.
	Layers	Permite organizar os elementos inseridos nos desenhos.
	Modelos	Permite carregar modelos gerados pelo utilizador ou de exemplo.
	Elementos de desenho	Permite acrescentar linhas, arcos, cotas ou tabelas entre outros elementos.
	Estilos	Permite atribuir aspectos de visualização e impressão a linhas, textos, cotas e preenchimentos.
	Cena 3D	Permite inserir uma vista do nosso projeto armazenado no BIMserver.center.
	Etiquetas	Permite extrair informação dos elementos da cena 3D.
	Inserir ficheiro	Permite inserir imagens e ficheiros de CAD e gerir as cores, estilos e espessuras de linha das layers.
	Símbolos de utilizador	Permite guardar e carregar símbolos criados pelo utilizador.
	Substituição de textos	Permite substituir palavras chave por dados concretos do projeto.
	Imprimir	Permite imprimir os desenhos em PDF e através de dispositivos de impressora.



Como criar desenhos com Open BIM Layout

Trabalhar no espaço do papel: criar desenhos e carregar modelos

O Open BIM Layout é uma ferramenta para montar os desenhos (layouts) do projeto, por isso a interface do programa está orientada ao trabalho sobre a distribuição de informação nos desenhos.

Para começar a trabalhar no Open BIM Layout, primeiro de tudo tem que se criar um "novo desenho", selecionando o tamanho da folha.

Pode-se dar um nome ao desenho e acrescentá-lo a um grupo de desenhos. O programa permite carregar um modelo de desenho a partir da nossa biblioteca.

O desenho será desenhado na interface, surgindo na parte superior direita do desenho, a referência ao tamanho.



Inserir os modelos do nosso projeto: Cenas 3D

Uma vez criado o desenho, o passo seguinte é introduzir o modelo para começar a montar os desenhos. Para isso utilizaremos a biblioteca de Cenas 3D.

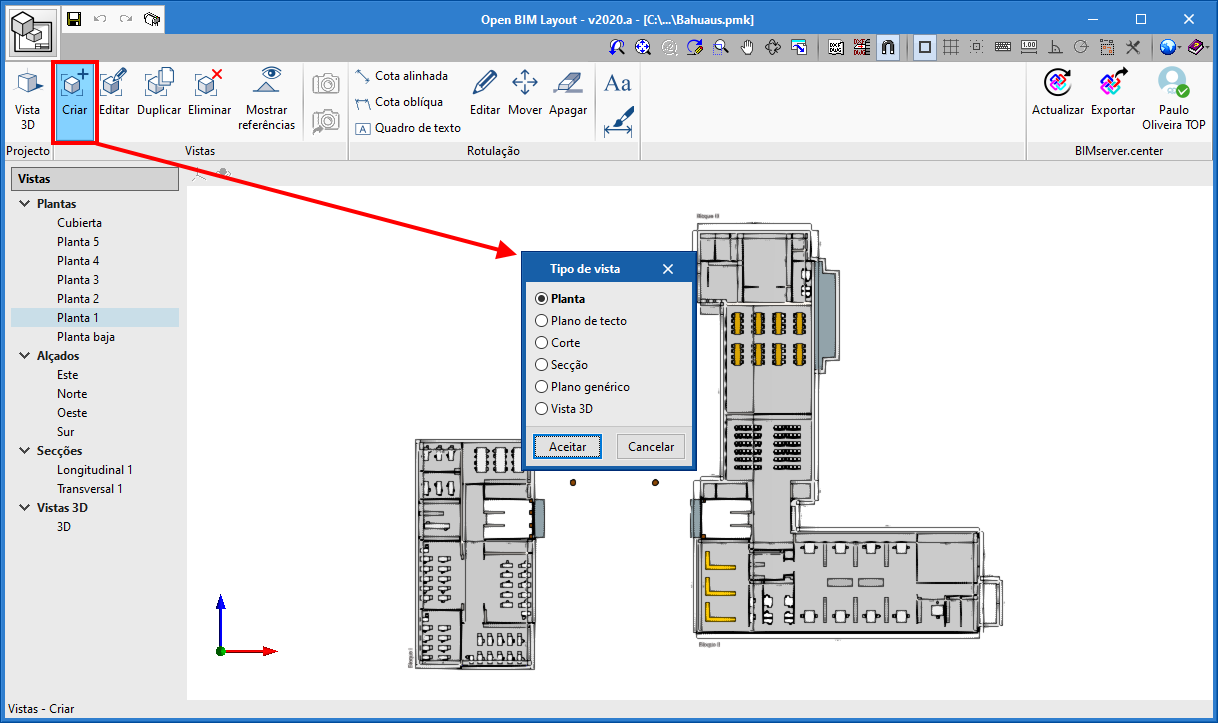

A biblioteca permite criar cenas que usaremos para introduzir nos desenhos. Cada cena pode conter diferentes vistas. Pode selecionar os elementos que se visualizarão em cada uma delas através do painel Esquema.

Para introduzir uma cena no desenho deve selecionar o botão “Inserir” cena do "Cenas 3D" e especificar o retângulo onde se introduzirá a nova cena.

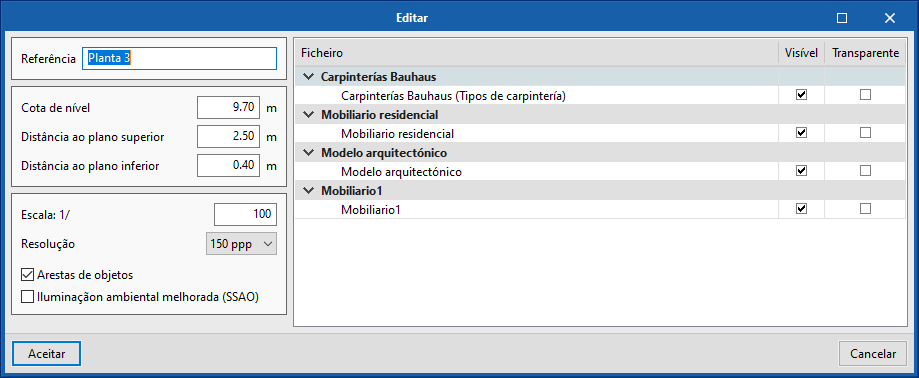

Uma vez inserida o retângulo pode selecionar a cena e vista que desejar introduzir, também pode selecionar a escala, se a cena se desenhará a cores ou a preto e branco, a qualidade de visualização no ecrã ou a qualidade de impressão.

A partir deste painel também pode selecionar outro ponto de vista, rodá-lo ou secioná-lo, entre outras opções.





Como extrair informação da cena 3D: Etiquetas

Os modelos armazenados na plataforma BIMserver.center não só são uma representação gráfica do nosso projeto, mas também contém informação. Esta informação pode ser aproveitada no Open BIM Layout através das "Etiquetas".

As "Etiquetas" permitem extrair os dados associados a cada elemento do modelo. Quando se prima sobre o elemento, a etiqueta mostrará a informação em forma de texto.







Como desenhar nos desenhos: layers, elementos de desenho e estilos



Através dos elementos de desenho, o Open BIM Layout permite compor os desenhos do projeto.

Todos os elementos de desenho contêm estilos de linha, texto, preenchimento e cota e estarão associados a uma layer. Os elementos de desenho podem ser agrupados. O programa permite criar "Modelos" através dos elementos de desenho.

Os elementos de desenho são os seguintes:

• Desenho: permite introduzir linhas, arcos, polígonos, elipses e retângulos.

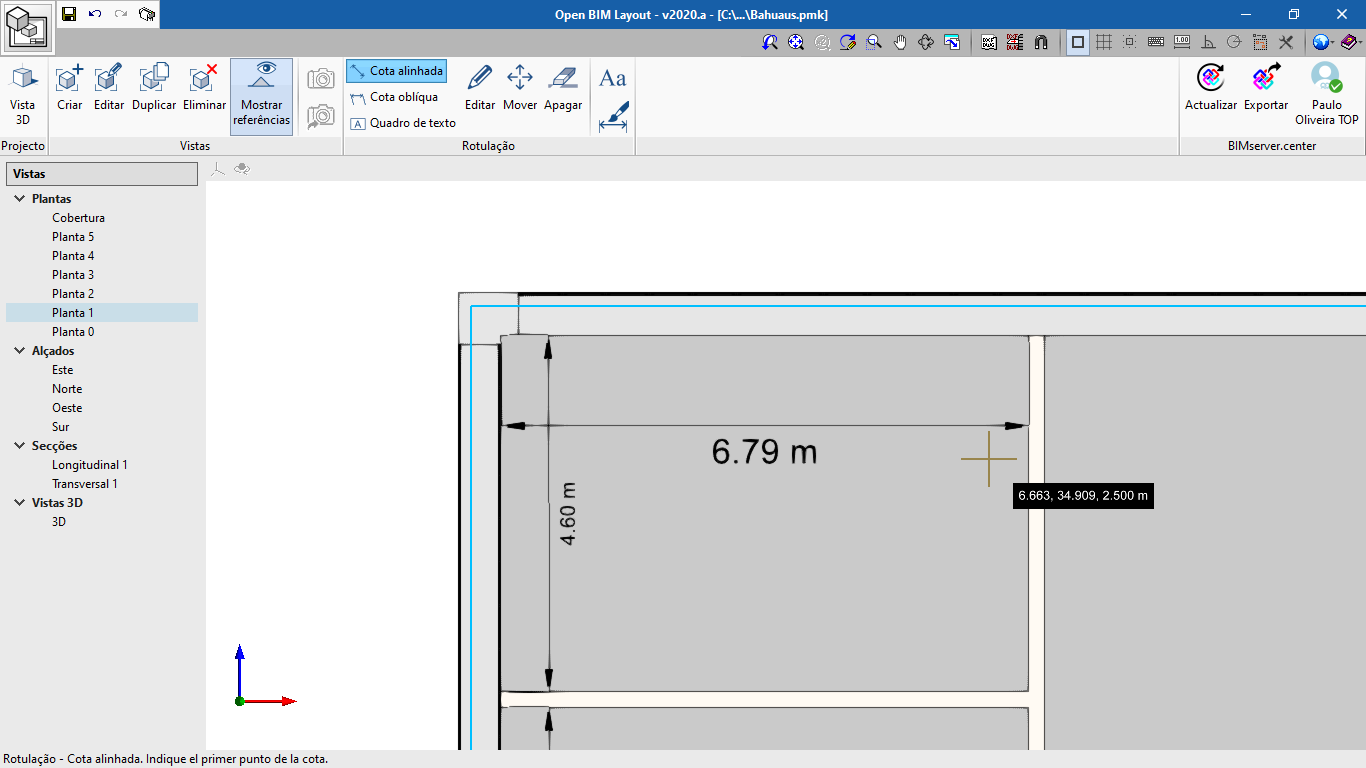

• Cotas: as cotas capturam-se sobre a cena 3D do desenho.


• Tabelas: permite introduzir tabelas personalizadas no desenho.


• Texto: permite introduzir textos em linha e caixas de texto.



Os estilos permitem controlar as propriedades de visualização e impressão das linhas, textos, preenchimento e cotas. As propriedades editáveis são as seguintes:

• Linha: traço, fator de escala, espessura de caneta, cor de impressão, cor identificativa.


• Texto: fonte, tamanho, estilo, cor de impressão.


• Preenchimento: tipo, separação da trama, espessura de caneta, cor de impressão, cor identificativa.


• Cota: símbolo inicial e final, tamanho do símbolo, desfasamento da origem, unidades, fonte, cor de impressão.



Como inserir ficheiros externos

O programa Open BIM Layout permite inserir ficheiros externos como imagens e ficheiros .dwg e .dxf.

Na biblioteca seleciona-se o ficheiro que se pretende importar.

Se o ficheiro importado for de CAD, pode-se editar a espessura de caneta, cor de impressão e cor identificativa a partir do botão Layers de ficheiro DWG e DXF.

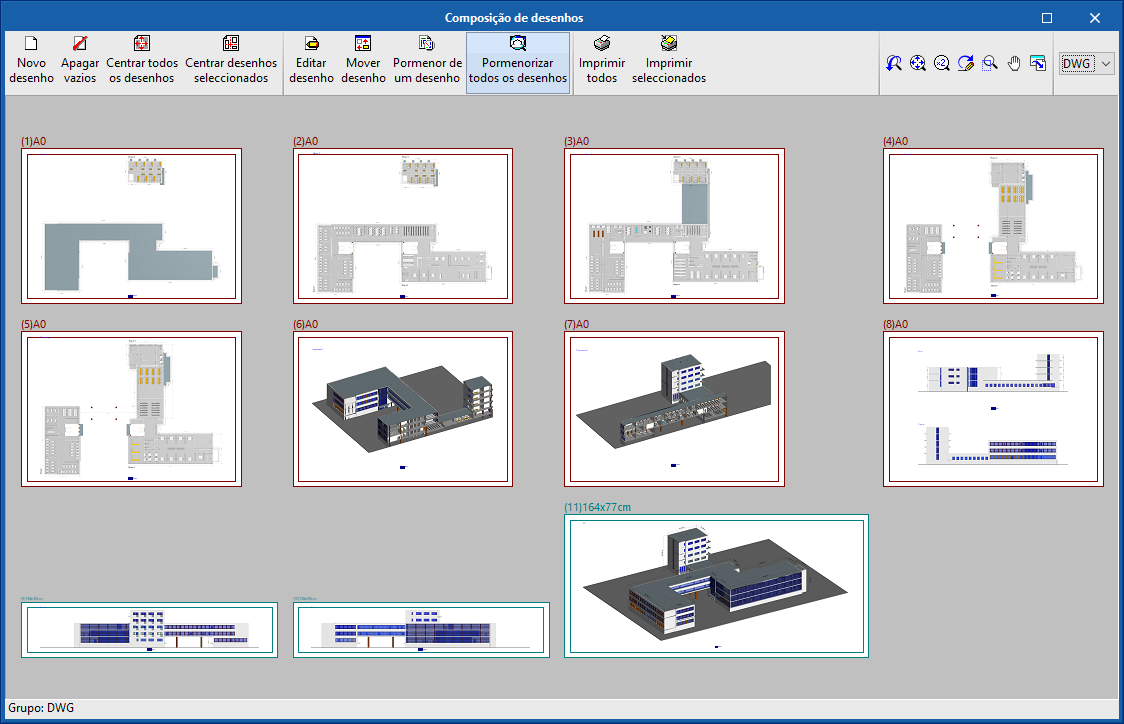

Como imprimir com Open BIM Layout

Uma vez elaborados os desenhos do projeto, já se pode imprimir no Open BIM Layout.

Prima sobre o botão Imprimir e selecione os desenhos e o dispositivo periférico. O programa avisará se algum dos elementos introduzido sair da área de impressão através da coluna estado.

O programa permite imprimir através dos seguintes dispositivos:

• Impressora local: imprime os ficheiros diretamente na impressora ou dispositivo local.
• Impressão pdf: exporta os ficheiros para PDF para anexá-los à memória.
• Outras impressões: o programa permite imprimir em dwg e dxf parcialmente vetoriais.
